【科普】進線柜、出線柜、計量柜、PT柜都是干啥的？

瀏覽：作者：H 來源：網絡綜合時間：2024-10-24

中國在聚變努力中起步較晚，但最近在這一前沿技術方面取得了進展，并可能迅速超越歐洲、美國和日本的成果。

在錯綜復雜的

網絡里，電氣柜如同忠誠的衛士，守護著電能的有序傳輸和設備的穩定運行。無論是變電站、配電室，還是工業電氣化場景，進線柜、出線柜、計量柜、PT 柜、聯絡柜以及隔離柜都各司其職，為電力系統的平穩運轉貢獻著獨特力量。那么這些柜子都是干啥的呢？

進線柜：電力系統的 “門戶擔當”

進線柜猶如電力系統的前門，矗立在變電站或配電室入口，負責迎接外部電網輸送來的電能，并將其引入內部配電網絡。

其內部構造精密復雜，高壓斷路器是主要機構，一旦系統遭遇故障，便能迅速切斷電源，防止故障蔓延，守護電氣設備與線路安全。

電流互感器和電壓互感器宛如敏銳的 “電眼”，精準測量進出的電流與電壓，為后續的保護動作和電能計量提供關鍵數據。

隔離開關和接地開關則是維護人員的安全護盾，在設備檢修時確保無電流通過，為操作提供安全環境。

進線柜不僅是為了完成電源的接入，更是集成了保護與監測功能，為電力系統的安全穩定運行筑牢根基。

出線柜：電力分配的 “調度大師”

與進線柜緊密協作的出線柜，是電力分配的關鍵樞紐。它從進線柜獲取電能后，依據不同區域或設備的需求，將電力精準分配至各個負載端。

低壓斷路器作為 “安全衛士”，時刻警惕下游設備的電流狀況，一旦過載或短路，立即切斷電路，防止設備受損。

電流互感器和電壓互感器實時監控出線電流與電壓，確保電力分配在安全、穩定的范圍內。

母線則像一條高速公路，高效連接著電源與各個出線回路，保障電力的順暢傳輸。通過這些組件的協同作用，出線柜將電能有條不紊地輸送到各個角落，實現電力分配的高效與安全。

計量柜：電力消費的 “記賬先生”

計量柜專注于電力的精準計量，為能源管理提供詳實的數據支持。電表作為核心部件，精確記錄著電流、電壓、功率等電氣參數，實時計算電能消耗，是電費結算的 “公正裁判”。

電流互感器和電壓互感器為電表提供精準的電流、電壓信號，確保計量的準確性。

保護開關則為計量系統保駕護航，防止因過載、短路等故障影響計量的準確性和設備的安全。

通信裝置更是讓計量數據突破空間限制，遠程傳輸至監控系統，方便管理人員進行集中分析與管控。

計量柜憑借其精確計量的能力，在電力統計、能源管理等領域發揮著不可或缺的作用。

PT 柜：電壓信號的 “轉換使者”

PT 柜在配電系統中承擔著重要使命，通過電壓互感器將高電壓轉換為低電壓，為電力系統的保護、計量和監控提供精確的電壓信號。

電壓互感器如同一位神奇的 “翻譯官”，將電網中的高電壓信息轉化為低電壓信號，便于后續設備處理。

低壓繼電器則像一位警惕的哨兵，時刻監測電壓狀態，一旦發現異常，立即觸發保護裝置，確保電力系統的穩定運行。

隔離開關和接地裝置為設備維護提供安全保障，確保在檢修時操作人員的安全。PT 柜憑借其獨特的電壓轉換和監測功能，為電力系統的穩定運行提供了關鍵支持。

聯絡柜：電網互聯的 “橋梁紐帶”

聯絡柜是電力系統互聯互通的關鍵設備，它搭建起不同變電站或配電網絡之間的電能交換通道。

斷路器作為 “交通警察”，控制著聯絡柜的開合，確保電能在不同電網間安全、穩定地傳輸。

母線系統將各個電源和負載緊密連接，猶如橋梁一般，實現電力的互聯互通。電流互感器與電壓互感器實時監測聯絡電流和電壓，為電力調度提供準確的數據支持，保障電力流向的平衡與安全。

保護裝置則是電網的 “守護者”，在故障發生時迅速響應，隔離故障區域，確保整個電網的安全穩定運行。聯絡柜通過這些組件的協同工作，實現了電力資源的優化配置和電網的互聯互通。

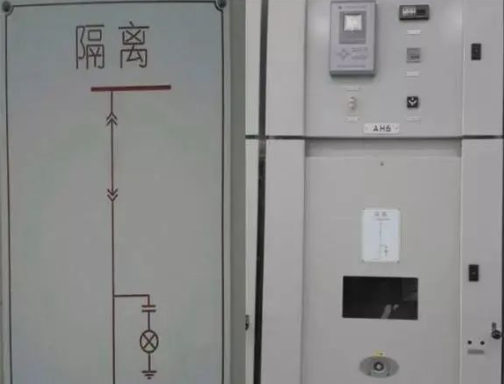

隔離柜：設備檢修的 “安全衛士”

隔離柜是電力設備檢修維護時的安全保障，在設備檢修期間，隔離開關果斷切斷電源，實現設備與電網的物理隔離，杜絕電流的意外流入。

接地開關隨即上場，將設備接地，釋放可能存在的靜電，為檢修人員創造安全的工作環境。

電流監測裝置如同 “電子保鏢”，嚴密監測設備是否帶電，確保電氣系統處于絕對安全的狀態。鎖具和警示標志則是醒目的 “警示燈”，防止其他人員誤操作，保障設備在檢修期間的安全。

隔離柜憑借這些安全措施，為電力設備的檢修維護提供了可靠的保障，確保操作人員的生命安全。

綜上所述，進線柜、出線柜、計量柜、PT 柜、聯絡柜和隔離柜在電力系統中各自扮演著至關重要的角色。從電能的引入與分配，到精確計量與監控，再到電網的互聯與設備的維護，它們相互協作、緊密配合，共同構建起電力系統高效、安全、穩定運行的堅實防線，為社會的發展提供源源不斷的動力支持。
